  随着当下电气工控领域技术的快速发展,装置设备升级换代大量展开,社会上对于该类产品的维修需求,也是日益增多。 为了迎合社会需求,部分电工从业人员便欲加入该行业。对于这部分同行,或许已经掌握了充足的理论知识,并配备了各种工具、万用表甚至是价格不菲的示波器,可仅此这些对于实际维修工作而言还是远远不够的!为此,笔者根据多年维修经验总结,向大家介绍三种必需的维修装置。

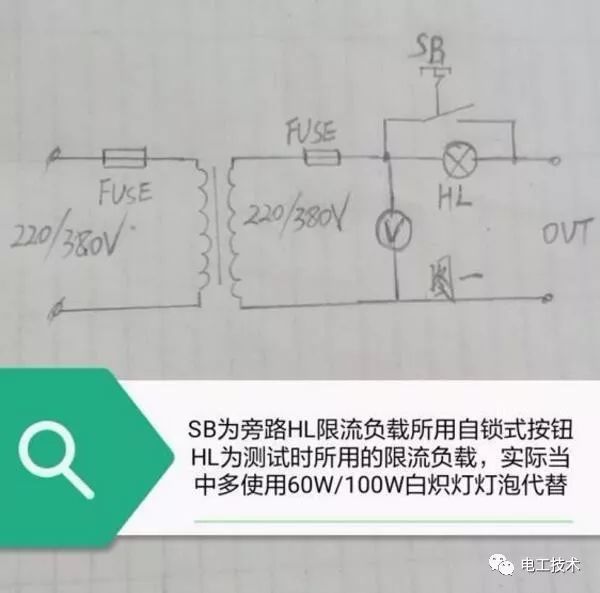

  现阶段绝大部分电气工控设备的工作电压多为AC220V/AC380V两种电压等级。在实际维修调试过程中,如果直接使用电网电源进行操作,恐怕稍有不慎就会导致触电事故(即便装有漏保开关,但是被电的感觉也不好受啊)! 为了避免上面的危险情况发生,自绕或购买一只220v:220v;380v:380v;220v:220v、380V等电压等级的隔离变压器,绝对是你必备的维修神器!同时为了预防检修过程中,故障隐患未排除彻底而带来的短路故障对于变压器的冲击和避免待修设备故障扩大化,大家完全可以在隔离变压器输出端进行如图一所示的限流装置。至于可调交流电源的制作,笔者将在后续文章当中,进行专门的介绍。

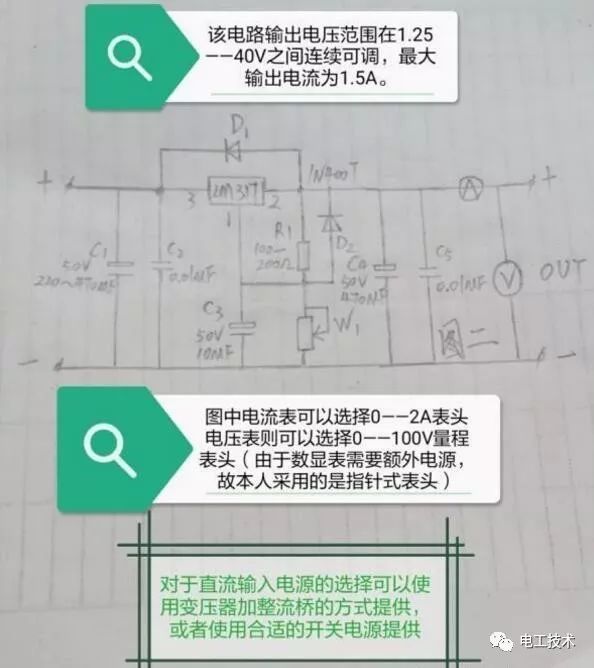

  针对实际维修过程中管家婆。有时还需使用不同电压值的直流电源,对诸如小至直流继电器、LED发光二极管等元器件的检测;大到工控设备某功能单元线路进行调试检修。由于实际情况中所需直流电压等级较多(例如3.3V、±5V、9V、±12V、±15V、24V等),故电压等级可以连续调节,甚至输出电流可以设定为恒流模式的直流可调电源,同样是你维修工作当中的标配装置。 除了购买成品的直流可调电源外,对于我们这些动手能力强的电工人,完全可以自行DIY一款属于自己的直流可调电源。图二所示就是笔者根据书中线路,自行改进制作的一款价格低廉但是却非常实用的直流可调电源,完全可以满足实际维修中的大多数需求,在此奉献给广大同行。

  或许广大同行认为笔者在开玩笑——白炽灯灯泡一种眼看就要退出历史舞台的老古董,要之何用!其实在实际维修工作当中,白炽灯灯泡有这非常大的用处:图一中的白炽灯灯泡充当限流作用,可以直观、快速的反映出电路的工作状态;对于软启动器、变频器这类需要进行挂载测试的电气工控设备,配置价格高、体积大的电动机有些不太现实,此时采用串联组成的白炽灯灯泡组则可以充当假负载这个角色,毕竟对于电压和频率的变化完全可以通过观察白炽灯灯泡的明暗、闪烁程度来进行判定;再者对于大容量的电解储能(滤波)电容的放电,白炽灯灯泡也是不二之选! 除了上面提及的三点用途外,白炽灯灯泡在实际当中的运用还有很多,为此多准备几只60W、100W的白炽灯灯泡一定错不了!
